1光4电 光纤交换机(SFP)

JHA-FS14系列是一款10/100M 自适应快速以太网光纤交换机,拥有1个百兆SFP光口,4个10/100Base-TX自适应以太网RJ45接口。产品设计符合以太网标准,添加防雷、防静电保护措施,-20℃~+70℃的宽范围工作温度,性能稳定可靠。该设备可广泛应用于智能建筑,智慧城市,智慧社区,智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数
尺寸图
订购信息

JHA-FS14系列是一款10/100M 自适应快速以太网光纤交换机拥有1个百兆SFP光口,4个10/100Base-TX自适应以太网RJ45接口。产品设计符合以太网标准,添加防雷、防静电保护措施,-20℃~+70℃的宽范围工作温度,性能稳定可靠。该设备可广泛应用于智能建筑,智慧城市,智慧社区,智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

IEEE 802.3 IEEE 802.3u IEEE 802.3X IEEE802.1Q 100BASE-TX,100BASE-TX, 100Base-FX标准

◆支持TCP/IP、PPPOE、DHCP、ICMP、NAT协议

◆流控方式:全双工采用IEEE 802.3X,半双工采用Backpressure标准

◆电端口支持自动协商功能,自动调整传输方式和传输速度

◆端口支持Auto-MDI/MDIX自动翻转

◆支持存储转发模式

◆支持电口的10M,100M模式或自适应模式的切换

◆模块化电源设计理念,功能板与电源分开设计理念,便于后期维护;

◆采用独特集成电路解决方案,芯片温升低,摆脱加散热系统,实现流量控制,减少广播风暴

◆采用优质光电一体化模块提供良好的光学特性和电气特性,保证传输可靠,寿命长

◆广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制

◆支持最长1916byte超长数据包传输

◆提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输、全双工/半双工、速率指示灯,便于安装调试以及后期维护

接口(Provider Mode Ports)

业务接口(Fixed port)

4*10/100 Base-T +1* 100Base-X

电源接口(Power interface)

PoE:DC接头(2.1mm)

PoE:DC接头(2.5mm)

LED灯(LED Indicators)

P:电源指示灯

M:PoE款,负载功率超过电源总功率的90%时,红灯常亮告警

PoE款,芯片读写异常,红灯常亮告警

5:端口5的Link/act链路状态指示灯

N:无功能指示,此灯常灭

光纤接口( Optical fiber interface)

LC

线缆类型及距离(Cable type&Transmission distance)

双绞线(Twisted-pair)

PoE: 0-100m(CAT5e,CAT6)

PoE(100Mbps): 0-100m(CAT5e,CAT6)

PoE(10Mbps): 0-250m(CAT5e,CAT6)

单模光纤(Monomode optical fiber)

20/40/60/80/100KM

多模光纤(Multimode optical fibre)

2KM

网络拓扑(Network Topology)

环形拓扑(Ring topology)

不支持

星型拓扑(Star topology)

支持

总线拓扑(Bus topology)

支持

树形拓扑(Tree Topology)

支持

电气特性(Electrical Specifications)

输入电压(input voltage)

PoE:DC5V

PoE:DC48V(建议DC52-57V)

整机功耗(Total Power consumption)

PoE满载(Total power)≤5W;

PoE满载(802.3af,802.3at≤125W

PoE支持(PoE Support)可加配

PoE端口(PoE port)

1-4

PoE协议(PoE Protocol

802.3af,802.3at

PoE引脚分配(Pin Assignment)

1/2+, 3/6- (802.3af,802.3at

PoE单口最大功率(PoE Port Power)

802.3af15.4W

802.3at:30W

PoE短路保护(PoE Short Protect)

支持

二层交换(Layer 2 Switching)

交换容量(Switching capacity)

1.0 G

包转发率(Packet forwarding rate)

0.744Mpps

MAC地址表(MAC address table

2K

VLAN支持及数量(VLAN)

支持

缓冲区(Buffer

2K

转发延迟(Forwarding delay

<10us

极性反转(MDX/MIDX)

支持

看门狗功能(WatchDog

支持

环境条件(Environment)

工作温度(Operating temperature)

PoE: -20℃~+70

PoE: -20℃~+70℃

储藏/运输温度(Storage temperature)

-20℃~+70℃

相对湿度(Relative humidity)

5%~95% 不支持凝露(non-condensing)

散热方式(Thermal methods)

风扇设计,自然散热

MTBF

50,000 小时

防护(EMC&INGRESS PROTECTION )

电源浪涌防护(Surge protection of Power)

IEC 61000-4-5  Level 3(2KV)(8/20us)

网口浪涌防护(Surge protection of Ethernet port)

IEC 61000-4-5  Level 4(4KV)(10/700us)

抗静电干扰(ESD)

IEC 61000-4-2  Level 4 (8K/15K)

自由跌落(Free fall)

0.5m

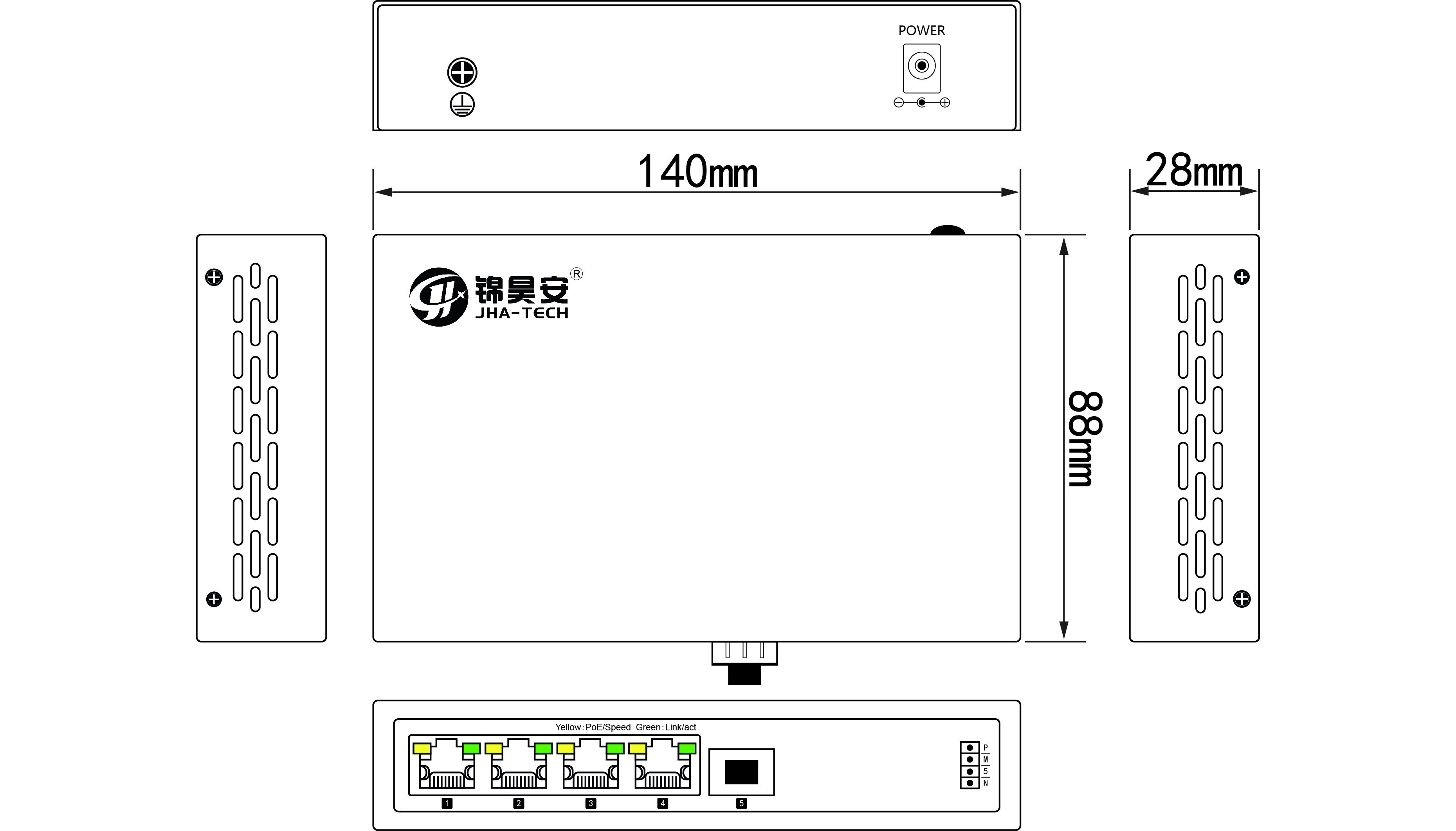

机械结构( Mechanical Dimensions)

尺寸(Product size)

140*88*28mmLxWxH)

安装方式(Installation Method)

桌面式,壁挂式安装

净重(Weight)

0.3KG

型号

产品描述

单位

JHA-FS14-M

10/100M自适应 1光4 SFP多模双纤 2km 外电台式

JHA-FS14-20

10/100M自适应 1光4 SFP单模双纤 20km 外电台式

JHA-FS14W-20

10/100M自适应 1光4 SFP单模单纤 20km 外电台式

JHA-FSP14W-20

10/100M自适应 1光4SFP POE 单模单纤 20km 外电台式

JHA-GS14-M

10/100/1000M自适应 1光4电 SFP多模双纤 550m

JHA-GS14-20

10/100/1000M自适应 1光4电 SFP单模双纤 20km

JHA-GS14W-20

10/100/1000M自适应 1光4电 SFP单模单纤 20km

JHA-GSP14W-20

10/100/1000M自适应 1光4SFP POE功能 单 20km
