8路RS485集线器
浏览量:
1000

8路RS485集线器

JHA-D801J本系列8通道RS485隔离集线器拥有8路完全电气隔离RS485通道,每个通道都有独立的RS485收发器,能实现多个RS485网络的透明传输解除了系统总线上RS485收发器最大节点数驱动限制。在总线级别实现复杂结构的多点连接,使得主干网络没有支线长度限制,用户可以使用灵活的布线方式。 8通道RS485隔离集线器每个端口都自适应0~115200bps 的波特率,所有通道均在相同的波特率下工作,通道传输延时非常小。符合RS485标准,支持透明的,协议独立的RS485 消息传输,使其适用于多种应用,如Modbus 协议等。如果要将PC等监控设备连入网络,8通道RS485隔离集线器上联口可以配置RS232 端口,使您无需安装额外的RS485转RS232 转接设备。当雷击或者设备故障产生时,出现问题的网段将被隔离,以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性,有效缩短了网络的维护时间。 8通道RS485隔离集线器每一路具有6kV防雷能力,光电隔离,隔离电压高达2.5KV,使得一路RS485 总线受到破坏时,其他RS485总线上的器件能得到保护,每个RS485 端口最多可携带128每个RS485 端口、电源和RS232端口也拥6kV防雷能力。8通道RS485隔离集线器为您提供一线解决方案,将您的组网工程难度降到最低,提高效率,保护通信产品和增加可靠性。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数
尺寸图
订购信息

JHA-D801J本系列8通道RS485隔离集线器拥有8路完全电气隔离RS485通道,每个通道都有独立的RS485收发器,能实现多个RS485网络的透明传输解除了系统总线上RS485收发器最大节点数驱动限制。在总线级别实现复杂结构的多点连接,使得主干网络没有支线长度限制,用户可以使用灵活的布线方式



8通道RS485隔离集线器每个端口都自适应0~115200bps 的波特率,所有通道均在相同的波特率下工作,通道传输延时非常小。符合RS485标准,支持透明的,协议独立的RS485 消息传输,使其适用于多种应用,如Modbus 协议等。如果要将PC等监控设备连入网络,8通道RS485隔离集线器上联口可以配置RS232 端口,使您无需安装额外的RS485转RS232 转接设备。当雷击或者设备故障产生时,出现问题的网段将被隔离,以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性,有效缩短了网络的维护时间。



8通道RS485隔离集线器每一路具有6kV防雷能力,光电隔离,隔离电压高达2.5KV,使得一路RS485 总线受到破坏时,其他RS485总线上的器件能得到保护,每个RS485 端口最多可携带128每个RS485 端口、电源和RS232端口也拥6kV防雷能力。8通道RS485隔离集线器为您提供一线解决方案,将您的组网工程难度降到最低,提高效率,保护通信产品和增加可靠性。

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

基于FPGA设计,能根据发送的数据自动产生生精准RS485收发切换使能信号,可以自动检测、控制RS-485数据流,性能远优于普通的斯密特触发器的使能产生方式。

每一路RS485具有6kV防雷能力,2.5KV光电隔离,带有独立屏蔽线地接口。

每个 RS485 通道可负载至少32 个标准节点或128 个增强型节点

当雷击或者设备故障产生时,出现问题的网段将被隔离,以确保其他网段的正常工作。

上联口RS232/422/485可以选配,波特率0-115200Bps

采用隔离电压2500V DC-DC电源供电,不采用串口窃电,提高了设备的适用面,通信信号采用高速光耦隔离。

串行口接口三级防雷保护,防雷达到IEC61000-4-5 (8/20μS) 6KV, 阻抗(2Ω)标准。

数据接口(Data interface)

接口特性(Interface Features)

连 接 器(Connector)

速率(Rate)

0-115200 Bps

IEEE RS422 RS485标准

免螺丝接线端子

电气和机械特性(Electrical and mechanical properties)

系统电源(System power)

功耗(Power consumption)

电源需求(Power supply requirements)

外观结构(structure appearance)

AC180V ~260V;DC –48V;DC +24V

≤5W

≤3W

216×138×31mm 桌面式

环境指标(Environmental indicators)

工作温度(Working temperature)

储存温度(Storage temperature)

工作湿度(Working humidity)

MTBF(MTBF)

-10℃—+60℃

-40℃—+85℃

0%—95%(无凝结)

>100,000小时

产品规格(Product specifications)

产品名称(Product Name)

产品功能描述(Optical interface)



业务端口描述(Business port description)

电源(Power supply)

产品尺寸(Product Size)

重量(eight)

8路RS485集线器

实现多路RS485/RS232/RS422数据信号在星型网络上传输,可与数据光猫连接,桌面式,-48V或AC220V电源(可选)

8路RS485通道

AC220V或DC-48V(电源可选)

216×138×31mm 桌面式

2.5Kg/台

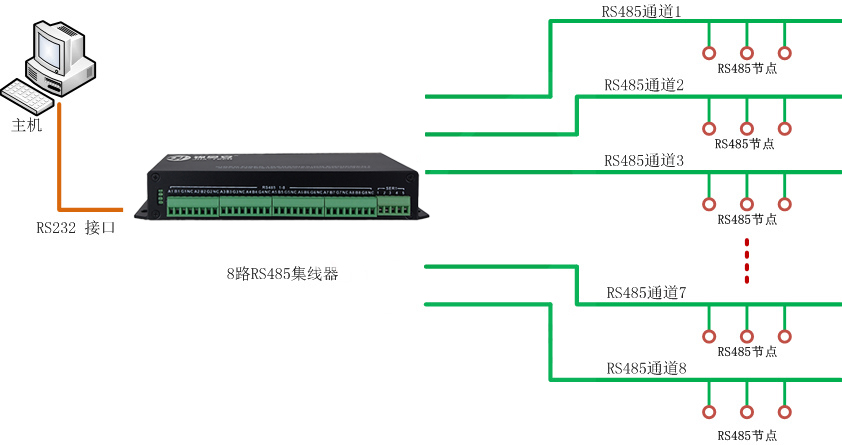

方案应用:



型号

产品描述

单位

JHA-D801J

实现多路RS485/RS232/RS422数据信号在星型网络上传输,可与数据光猫连接,桌面式,-48V或AC220V电源(可选)
