4路PCM（电源内置）E1语音复用

多模光纤（Multi-mode optical fiber）50/125um 或 62.5/125um

传输距离（Transmission distance）

波长（Wavelength wavelength）

发射功率（Transmit power）

接收灵敏度（Receive sensitivity）

链路预算（ Link budget）

2Km  多模光纤，衰减(3dbm/km )

850nm

-12dBm (Min) ～ -9dBm (Max)

-28dBm (Min)

16dBm

单模光纤（Single mode fiber）8/125um 或 9/125um

传输距离（Transmission distance）

波长（Wavelength wavelength）

发射功率（Transmit power）

接收灵敏度（Receive sensitivity）

链路预算（ Link budget）

20Km多模光纤，衰减(0.35dbm/km )更大距离需定制

1310nm（超长距离传输时选用1550nm波长）

-9dBm (Min) ～-5dBm (Max)

-27dBm (Min)

18dBm

E1 接口（E1 interface）

设备接口（Equipment interface）

速率（Rate）

码型（Pattern）

阻抗（impedance）

抖动特性（Dithering characteristics）

输入口允许衰减（Input port allows attenuation）

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

满足G.742、G.823建议

0～6dBm

FXS 用户电话口/公务电话口（user phone/official phone）

振铃电压（Ring voltage）

振铃频率（Ring frequency）

二线输入阻抗（Second-line input impedance）

回损（Return damage）

75V

25Hz

600Ω(摘机)

20dB

FXO 中继口（Relay Mouth）

振铃检测电压（ringing detection voltage）

振铃检测频率（Frequency of ringing）

二线输入阻抗（Second-line input impedance）

回损（Return damage）

35V

25Hz

600Ω(摘机)

20dB

电气和机械特性（Electrical and mechanical properties）

系统电源（System power）

功耗（Power consumption）

外观结构（structure appearance）

AC180V ～260V；DC –48V；DC +24V

≤5W

(长×宽×高) 216*138*31mm 桌面式

环境指标（Environmental indicators）

工作温度（Working temperature）

储存温度（Storage temperature）

工作湿度（Working humidity）

MTBF（MTBF）

-10℃—+60℃

-40℃—+85℃

0%—95%（无凝结）

＞100,000小时

产品规格（Product specifications）

产品名称（Product Name）

产品功能描述（Optical interface）

业务端口描述（Business port description）

电源（Power supply）

产品尺寸（Product Size）

重量（eight）

4路电话E1语音复用

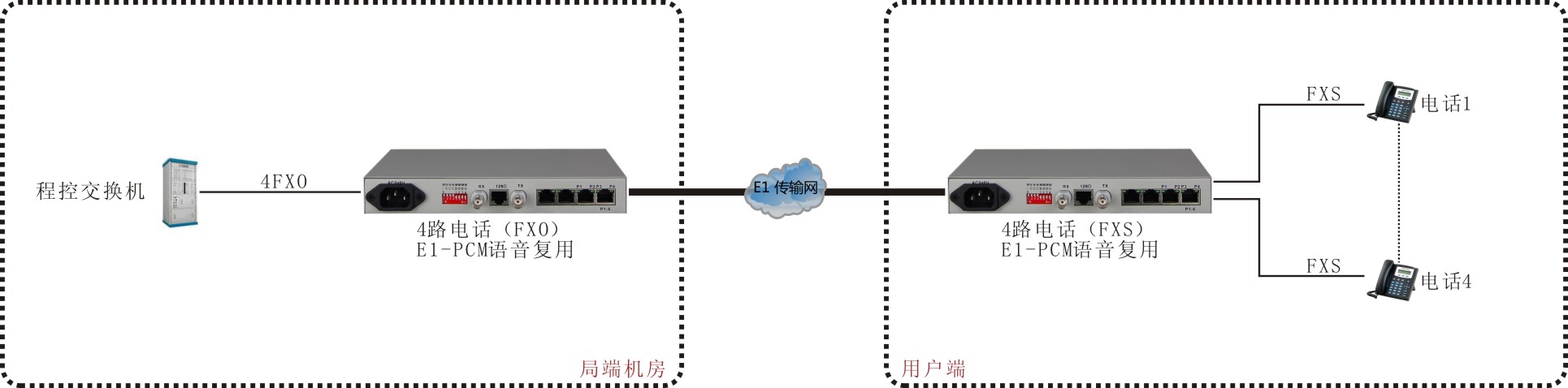

在E1信号上传输4路电话（FXO/FXS/EM24线），桌面式，－48V或AC220V电源（可选）

4路电话接口

AC220V或DC-48V（电源可选）

(长×宽×高)  216*138*31mm桌面式

1Kg/台
