16路PCM+4FE+4路数据+Console管理（逻辑隔离）E1语音复用
浏览量:
1000

16路PCM+4FE+4路数据+Console管理（逻辑隔离）E1语音复用

JHA-PCE1OS16F4R4C1本系列设备是本公司研制的专用超大规模集成电路的基础上开发的点对点E1传输设备。此产品提供16路电话；4路以太网接口（以太网接口为交换口，可支持VLAN划分），并共享百兆带宽，每一路带宽可通过Console口进行设置，即逻辑隔离；2个扩展口（可扩展1～4路异步数据，如RS232/ RS485/RS422/Manchester码等）；1个Console等；应用十分灵活。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数
尺寸图
订购信息

JHA-PCE1OS16F4R4C1本系列设备是本公司研制的专用超大规模集成电路的基础上开发的点对点E1传输设备。此产品提供16路电话；4路以太网接口（以太网接口为交换口，可支持VLAN划分），并共享百兆带宽，每一路带宽可通过Console口进行设置，即逻辑隔离；2个扩展口（可扩展1～4路异步数据，如RS232/ RS485/RS422/Manchester码等）；1个Console等；应用十分灵活。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

扫二维码用手机看
未找到相应参数组，请于后台属性模板中添加

◆基于自主知识产权的集成电路。

◆16路语音接入，支持来电显示功能与反极性计费功能。

◆2个扩展接口，可扩展1～4路RS232/RS485/RS422异步数据、语音信号、开关量信号。

◆4路百兆以太网接口，以太网接口10M/100M，全/半双工完全自适应，支持VLAN划分。

◆每路以太网口支持Auto-MDIX(交叉/直连线自适应)

◆语音口支持FXO口和FXS口，FXO口与程控交换机对接，FXS口与用户的电话机相连。

◆支持各个站点的相互放号功能。

◆E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术。

◆能检测当E1信号丢失时为对端设备掉电或是E1不通，并通过指示灯指示告警。

◆多种电源方式可选：AC220V、DC-48V/DC24V等。

◆DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。

多模光纤（Multi-mode optical fiber）50/125um 或 62.5/125um

传输距离（Transmission distance）

波长（Wavelength wavelength）

发射功率（Transmit power）

接收灵敏度（Receive sensitivity）

链路预算（ Link budget）

2Km  多模光纤，衰减(3dbm/km )

850nm

-12dBm (Min) ～ -9dBm (Max)

-28dBm (Min)

16dBm

单模光纤（Single mode fiber）8/125um 或 9/125um

传输距离（Transmission distance）

波长（Wavelength wavelength）

发射功率（Transmit power）

接收灵敏度（Receive sensitivity）

链路预算（ Link budget）

20Km多模光纤，衰减(0.35dbm/km )更大距离需定制

1310nm（超长距离传输时选用1550nm波长）

-9dBm (Min) ～-5dBm (Max)

-27dBm (Min)

18dBm

E1 接口（E1 interface）

设备接口（Equipment interface）

速率（Rate）

码型（Pattern）

阻抗（impedance）

抖动特性（Dithering characteristics）

输入口允许衰减（Input port allows attenuation）

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

满足G.742、G.823建议

0～6dBm

数据接口（Data interface）

数据接口（Data interface）

数据格式（Data format）

速率（Rate）

物理接口（Physical interface）

RS-485/RS-232/RS-422/Manchester/TTL

NRZ、Manchester、Bi-phase

110bps-115.200Kbps

RJ45

10/100M(带宽2M)以太网接口（Ethernet interface）

协    议（Agreement）

速    率（Rate）

MAC地址表（MAC Address Table）

物理接口（Physical interface）

符合IEEE 802.3，IEEE 802.1Q(VLAN)

10/100M自适应，全/半双工完全自适应

可以学习4096个MAC地址

RJ45座, 支持Auto-MDIX（交叉/直通线自适应）

FXS 用户电话口/公务电话口（user phone/official phone）

振铃电压（Ring voltage）

振铃频率（Ring frequency）

二线输入阻抗（Second-line input impedance）

回损（Return damage）

75V

25Hz

600Ω(摘机)

20dB

FXO 中继口（Relay Mouth）

振铃检测电压（ringing detection voltage）

振铃检测频率（Frequency of ringing）

二线输入阻抗（Second-line input impedance）

回损（Return damage）

35V

25Hz

600Ω(摘机)

20dB

电气和机械特性（Electrical and mechanical properties）

系统电源（System power）

功耗（Power consumption）

外观结构（structure appearance）

AC180V ～260V；DC –48V；DC +24V

≤5W

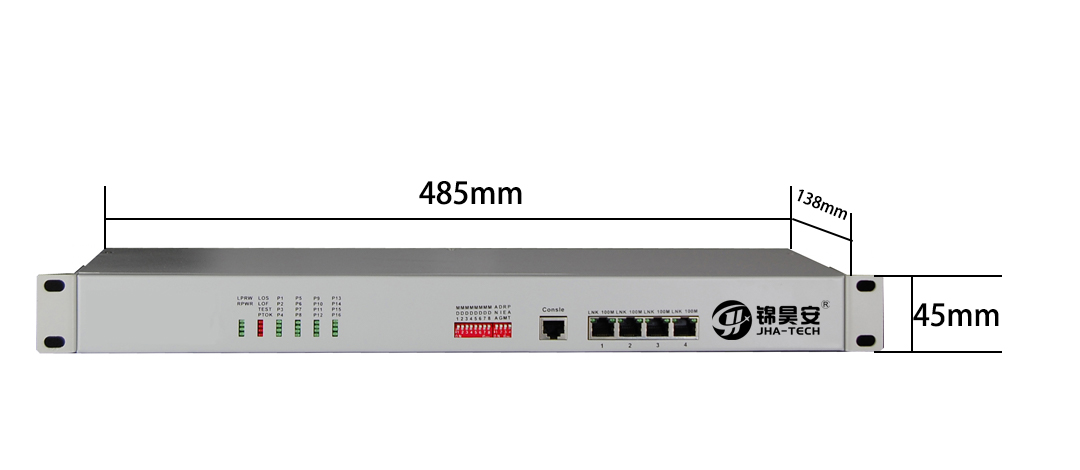

(长×宽×高) 485*138*45mm 机架式

环境指标（Environmental indicators）

工作温度（Working temperature）

储存温度（Storage temperature）

工作湿度（Working humidity）

MTBF（MTBF）

-10℃—+60℃

-40℃—+85℃

0%—95%（无凝结）

＞100,000小时

产品规格（Product specifications）

产品名称（Product Name）

产品功能描述（Optical interface）



业务端口描述（Business port description）

电源（Power supply）

产品尺寸（Product Size）

重量（eight）

16路PCM+4FE+4路数据+Console管理（19英寸，逻辑隔离）

在E1信号上传输16路电话（FXO/FXS/2线音频/二四线EM）+ 4路以太网口(逻辑隔离) ＋ 4路RS232/422/485数据（可选）+ Console网管，19英寸机架式，－48V或AC220V电源（可选）

16路电话接口；4路百兆以太网（逻辑隔离）；2个扩展口；1个Console管理口

AC220V或DC-48V（电源可选）

485*138*45mm 机架式

2.8Kg/台

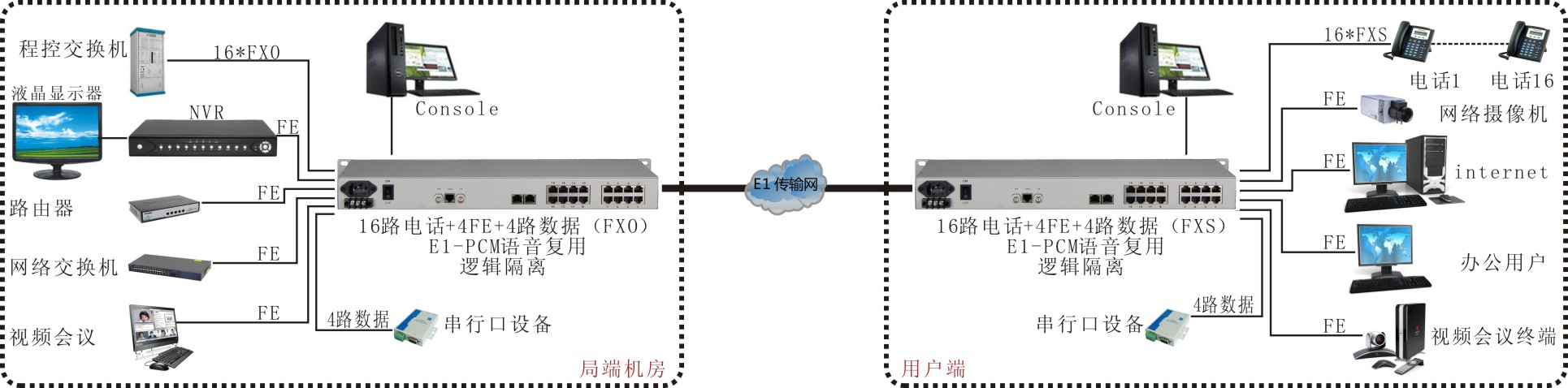

方案应用：



型号

产品描述

单位

JHA-PCE1OS16F4R4C1

在E1信号上传输16路电话（FXO/FXS/2线音频/二四线EM）+ 4路以太网口(逻辑隔离) ＋ 4路RS232/422/485数据（可选）+ Console网管，19英寸机架式，－48V或AC220V电源（可选）

台
