360路集中式 PCM(19英寸,6U )E1语音复用
浏览量:
1000

360路集中式 PCM(19英寸,6U )E1语音复用

JHA-PCE12OS360本设备是在本公司研制的E1线路传输专用超大规模集成电路的基础上开发的点对多点传输设备。局端为6U机框,可以插入13块30路E1电话卡,可选1~30路语音及1路RS232数据接口等。设备可以插SNMP网管,实现SNMP集中管理。设备电部分为全数字电路,整机工作可靠、稳定,功耗低,集成度高,体积小,易于安装维护。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数

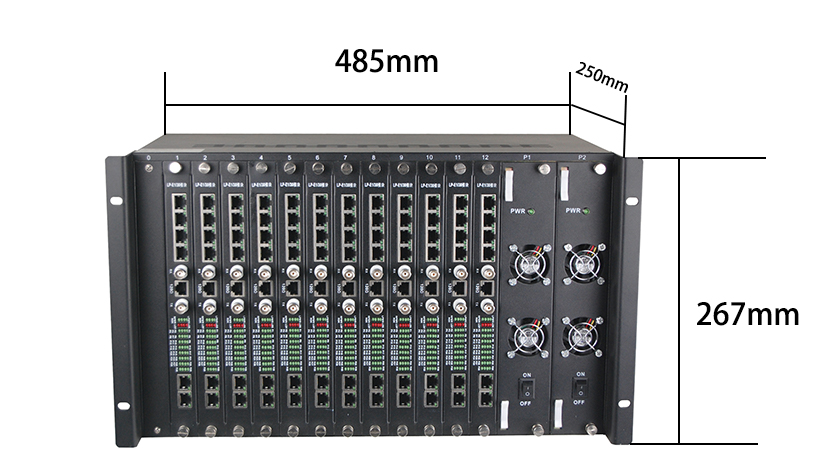

尺寸图
订购信息

JHA-PCE12OS360本设备是在本公司研制的E1线路传输专用超大规模集成电路的基础上开发的点对多点传输设备。局端为6U机框,可以插入13块30路E1电话卡,可选1~30路语音及1路RS232数据接口等。设备可以插SNMP网管,实现SNMP集中管理。设备电部分为全数字电路,整机工作可靠、稳定,功耗低,集成度高,体积小,易于安装维护。

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

6U 13槽机框,最多可以插入13块30路E1 PCM卡,支持390电话。

可监控对端告警状态参数。

E1接口120/75欧双阻抗,符合G.703建议,采用全数字化时钟恢复和平滑锁相技术。

每张卡支持1-30路语音接入,支持来电显示功能;可扩展1路RS232异步数据。

支持各个站点的相互放号功能。

语音口支持FXO口和FXS口,FXO口与程控交换机对接,FXS口与用户的电话机相连。

可支持SNMP网管。

能检测E1信号丢失时为对端设备关机还是E1不通。

多种电源方式可选:AC220V、DC-48V/DC24V等。

E1 接口(E1 interface)

设备接口(Equipment interface)

速率(Rate)

码型(Pattern)

阻抗(impedance)

抖动特性(Dithering characteristics)

输入口允许衰减(Input port allows attenuation)

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器,可适配75-2/3同轴电缆

满足G.742、G.823建议

0~6dBm

FXS 用户电话口/公务电话口(user phone/official phone)

振铃电压(Ring voltage)

振铃频率(Ring frequency)

二线输入阻抗(Second-line input impedance)

回损(Return damage)

75V

25Hz

600Ω(摘机)

20dB

FXO 中继口(Relay Mouth)

振铃检测电压(ringing detection voltage)

振铃检测频率(Frequency of ringing)

二线输入阻抗(Second-line input impedance)

回损(Return damage)

35V

25Hz

600Ω(摘机)

20dB

电气和机械特性(Electrical and mechanical properties)

系统电源(System power)

功耗(Power consumption)

外观结构(structure appearance)

AC180V ~260V;DC –48V;DC +24V

≤5W

(长×宽×高) 485*250*267mm 机架式

环境指标(Environmental indicators)

工作温度(Working temperature)

储存温度(Storage temperature)

工作湿度(Working humidity)

MTBF(MTBF)

-10℃—+60℃

-40℃—+85℃

0%—95%(无凝结)

>100,000小时

产品规格(Product specifications)

产品名称(Product Name)

产品功能描述(Optical interface)

业务端口描述(Business port description)

电源(Power supply)

产品尺寸(Product Size)

重量(eight)

360路电话 E1语音复用机框 机框型号:FCK16,PCM卡

在12路E1信号上传输360路电话(FXO/FXS/EM2线),桌面式,-48V或AC220V电源(可选)

360路电话接口;12路E1接口

AC220V或DC-48V电源可选,支持电源冗余备份

 485*250*267mm 机架式

9.2Kg/台

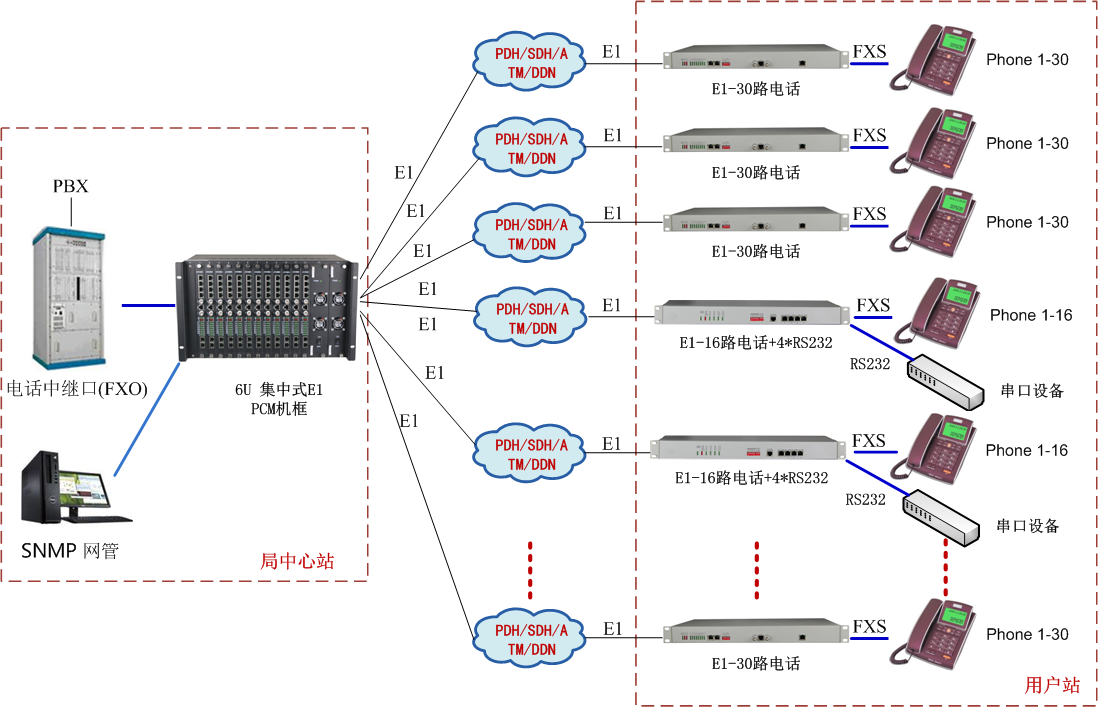

方案应用:



型号

产品描述

单位

JHA-PCE12OS360

在12路E1信号上传输360路电话(FXO/FXS/EM2线),桌面式,-48V或AC220V电源(可选)
