E1转4FE协议转换器(桌面式,非帧)
浏览量:
1000

E1转4FE协议转换器(桌面式,非帧)

JHA-CE1F4M本协议转换器(接口转换器)采用大规模FPGA设计,ITU-T G.703标准非成帧E1接口与4个10/100Base-T以太网接口转换,10/100Base-T通道将其传送到交换机、HUB、路由器、网桥或其他设备上。并能通过光端机等传输设备进行传输,联网后可组成不同网段。本设备是一种高性能、自适应式远程以太网桥。它体积小、成本低,很适宜对成本敏感的桥接应用,或作为比特流基础结构上的局域网延伸器或分段器。可自动不间断地学习与其相连的局域网上的MAC地址,并将目的地址作为另一局域网的帧转发。对TCP/IP协议透明,为网络中不同接口设备之间的通信提供安全、无缝的连接。本设备广泛应用于广域网和局域网之间的联网、监控等场。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数

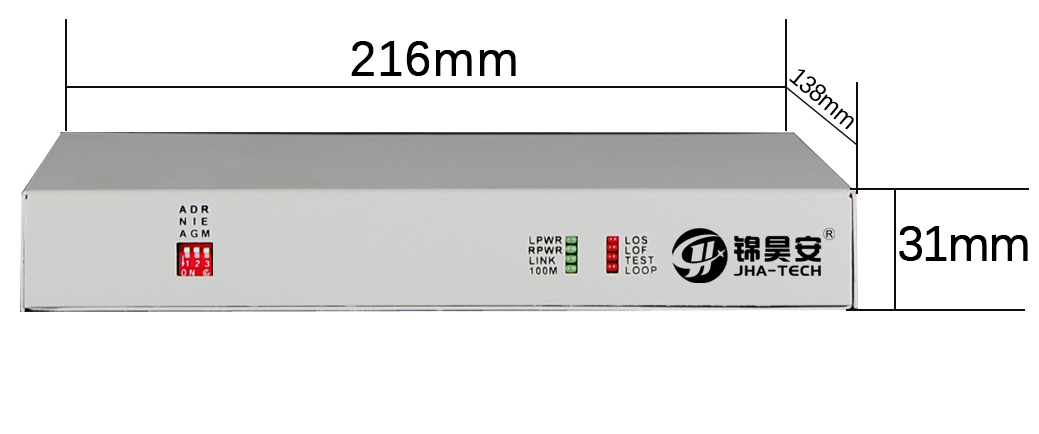

尺寸图
订购信息

JHA-CE1F4M本协议转换器(接口转换器)采用大规模FPGA设计,ITU-T G.703标准非成帧E1接口与4个10/100Base-T以太网接口转换,10/100Base-T通道将其传送到交换机、HUB、路由器、网桥或其他设备上。并能通过光端机等传输设备进行传输,联网后可组成不同网段。本设备是一种高性能、自适应式远程以太网桥。它体积小、成本低,很适宜对成本敏感的桥接应用,或作为比特流基础结构上的局域网延伸器或分段器。可自动不间断地学习与其相连的局域网上的MAC地址,并将目的地址作为另一局域网的帧转发。对TCP/IP协议透明,为网络中不同接口设备之间的通信提供安全、无缝的连接。本设备广泛应用于广域网和局域网之间的联网、监控等场。

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

接口转换器基于自主知识产权的集成电路

设备设置成非成帧模式2048K时也可以实现对远端设备的监视与控制,网管数据不占用用户业务时隙不用设置成成帧模式,节省用户E1带宽

可以检测到E1有没有环回,并通过指示灯指示出来, 并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包,防止交换机死机。

可以在E1信号丢失或帧失步时能检测出是对端设备关机或时E1线路故障

E1故障转移功能,可以设置E1线路故障时不往以太网接口发LINK信号。

以太网支持超长包,最大包长度支持到1916字节。

4路10/100M以太网接口可以相互隔离,实现独立通信

每路以太网口支持10/100M/半双工完全自适应AUTO-MDIX(交叉线和直连线自适应)并可以设置各种模式

提供2种时钟方式:E1主时钟,E1线路时钟

有伪随机码测试功能(PATT),便于线路开通,可以当一个的E1误码仪来用

提供3种环回功能:E1本端自环(ANA),以太网本端自环(DIG),命令对端以太网自环(REM)。

同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗,不用再作设置。

内部有以太网数据监控自动复位功能,不会死机

以太网接口提供接收和发送帧计数器、接收错误帧计数器。E1接口提供接收错误帧计数器

实现本端设备与对端设备的电压与温度的监视,并可设置温度告警的阀值

可以组成以太网E1网桥(A)---E1光纤Modem(B)---以太网光纤Modem(C)的拓扑结构

以太网接口(Serial Interface)

协议(Agreement)

速率(Rate)

MAC地址表(MAC Address Table)

物理接口(Physical interface)

符合IEEE 802.3,IEEE 802.1Q(VLAN)

10/100M自适应,全/半双工完全自适应

可以学习4096个MAC地址

RJ45座, 支持Auto-MDIX(交叉/直通线自适应)

E1接口(E1 interface)

设备接口(Equipment interface)

速率(Rate)

码型(Pattern)

阻抗(impedance

抖动特性(Dithering characteristics

输入口允许衰减(Input port allows attenuation

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器,可适配75-2/3同轴电缆

满足G.742、G.823建议

0~6dBm

电气和机械特性(Electrical and mechanical properties)

系统电源(System power)

功耗(Power consumption)

外观结构(structure appearance)

AC180V ~260V;DC –48V;DC +24V

≤5W

(长×宽×高)216*138*31mm 桌面式

环境指标(Environmental index)

工作温度(Working temperature)

储存温度(Storage temperature)

工作湿度(Working humidity)

MTBF(MTBF)

-10℃—+60℃

-40℃—+85℃

0%—95%(无凝结)

>100,000小时

产品规格(Product specifications)

产品名称(Product Name)

产品功能描述(Optical interface)

业务端口描述(Business port description)

电源(Power supply)

产品尺寸(Product Size)

重量(eight)

1路E1转4路百兆以太网(桌面式)

实现E1转4个以太网接口的2M转换,10/100自适应,支持VLAN,桌面式,-48V或AC220V电源(可选)

1个E1接口,4个百兆以太网口

AC220V或DC-48V(电源可选)支持电源冗余备份

(长×宽×高)216*138*31mm 桌面式

1.2Kg/台

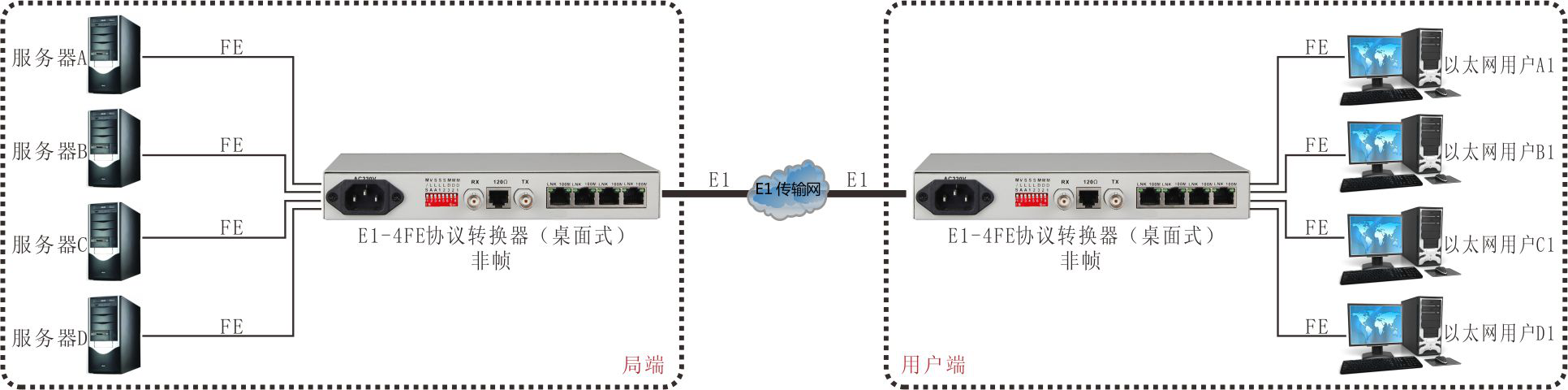

方案应用:



型号

产品描述

单位

JHA-CE1F4M

实现E1转4个以太网接口的2M转换,10/100自适应,支持VLAN,桌面式,-48V或AC220V电源(可选)
