E1转FE协议转换器（桌面式，成帧）
浏览量:
1000

E1转FE协议转换器（桌面式，成帧）

JHA-CE1fF1本协议转换器(接口转换器)采用大规模FPGA设计，提供1个成帧E1接口和1个以太网接口，能够实现10/100Base-T以太网数据在E1通道上的传输，是一种高性能、自学习式以太网桥。该设备作为以太网的延伸设备，利用现有网络（PDH/SDH/微波等）所提供的E1通道，以较低的成本实现两端以太网互联。设备内置环路测试功能，为工程开通和日常维护提供便利。 此产品提供1路E1接口（75/120欧）；1路百兆以太网接口。有-48V供电和AC220V供电两种。
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数
尺寸图
订购信息

JHA-CE1fF1本协议转换器(接口转换器)采用大规模FPGA设计，提供1个成帧E1接口和1个以太网接口，能够实现10/100Base-T以太网数据在E1通道上的传输，是一种高性能、自学习式以太网桥。该设备作为以太网的延伸设备，利用现有网络（PDH/SDH/微波等）所提供的E1通道，以较低的成本实现两端以太网互联。设备内置环路测试功能，为工程开通和日常维护提供便利。

此产品提供1路E1接口（75/120欧）；1路百兆以太网接口。有-48V供电和AC220V供电两种。

扫二维码用手机看
未找到相应参数组，请于后台属性模板中添加

◆基于自主知识产权的集成电路。

◆设备能管理到远端设备的状态，网管数据不占用用户业务时隙。

◆E1可以支持任意时隙的设置，速率从64K-2048K可调。

◆可以检测到E1有没有环回，并通过指示灯指示出来，并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包，防止交换机死机。

◆可以区分当E1信号丢失时是远端设备掉电还是中间传输E1断线。

◆有E1故障转移功能，可以设置E1线路故障时不往以太网接口发LINK信号。

◆以太网支持超长包，最大包长度支持到2036字节。

◆内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能。

◆以太网接口10M/100M，全/半双工完全自适应，支持VLAN协议。

◆以太网口支持AUTO-MDIX（交叉线和直连线自适应）。

◆内部有以太网数据监控自动复位功能，不会死机。

◆可以实现本端以太网口的5种任意模式的设置，并可以实现对AUTO-MDIX功能的并闭； 提供2种时钟方式：E1主时钟，E1线路从时钟。

◆可以在本端强制让对端设备的速率跟随本端（非成帧时无效）。

◆提供3种环回功能：E1本端自环(ANA)，以太网本端自环(DIG)，命令对端以太网自环(REM)。

◆同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置。

◆机架式设备网管接口采用SNMP。

◆实现本端设备与对端设备的电压与温度的监视，并可设置温度告警的阀值。

◆可以组成以太网E1网桥(A)－－-E1光纤Modem(B)－－-以太网光纤Modem(C)的拓扑结构。

◆可以组成以太网E1网桥(A)－－-光以太网E1网桥(B)－－-以太网光纤收发器(C)的拓扑结构，能在A端管理到B点与C点。

以太网接口（Serial Interface）

协议（Agreement）

速率（Rate）

MAC地址表（MAC Address Table）

物理接口（Physical interface）

符合IEEE 802.3，IEEE 802.1Q(VLAN)

10/100M自适应，全/半双工完全自适应

可以学习4096个MAC地址

RJ45座, 支持Auto-MDIX（交叉/直通线自适应）

E1接口（E1 interface）

设备接口（Equipment interface）

速率（Rate）

码型（Pattern）

阻抗（impedance）

抖动特性（Dithering characteristics）

输入口允许衰减（Input port allows attenuation）

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

满足G.742、G.823建议

0～6dBm

电气和机械特性（Electrical and mechanical properties）

系统电源（System power）

功耗（Power consumption）

外观结构（structure appearance）

AC180V ～260V；DC –48V；DC +24V

≤5W

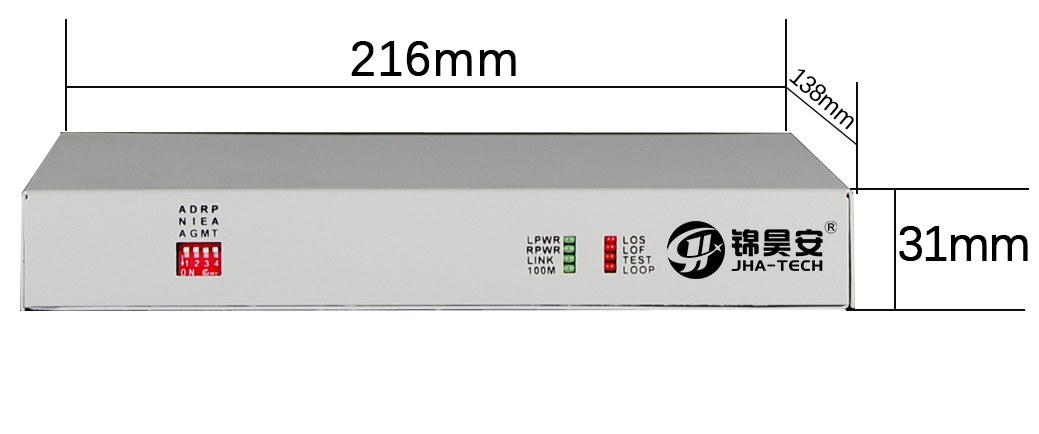

(长×宽×高)216*138*31mm 桌面式

环境指标（Environmental index）

工作温度（Working temperature）

储存温度（Storage temperature）

工作湿度（Working humidity）

MTBF（MTBF）

-10℃—+60℃

-40℃—+85℃

0%—95%（无凝结）

＞100,000小时

产品规格（Product specifications）

产品名称（Product Name）

产品功能描述（Optical interface）

业务端口描述（Business port description）

电源（Power supply）

产品尺寸（Product Size）

重量（eight）

FE1转以太网转换器（桌面式，成帧）

实现FE1转以太网接口的转换，可成帧或2M透明，自适应，支持VLAN，桌面式，－48V或AC220V电源（可选）

E1接口（75/120欧），1个百兆以太网口

AC220V或DC-48V（电源可选）

(长×宽×高)216*138*31mm 桌面式

1.2Kg/台



方案应用：



型号

产品描述

单位

JHA-CE1fF1



实现FE1转以太网接口的转换，可成帧或2M透明，自适应，支持VLAN，桌面式，－48V或AC220V电源（可选）

台
