E1转2FE协议转换器(成帧,物理隔离,桌面式)
浏览量:
1000

E1转2FE协议转换器(成帧,物理隔离,桌面式)

JHA-CE1fF2p本系列设备采用大规模FPGA设计,该产品是把2路10/100Base-T以太网接口复用到一路E1接口,为用户提供两路最大不超过1984K速率的以太网的接入。广泛应用于金融,证券,安全部门等需要提供两个不同的网络,并且这两个网络能在物理上完全隔离的场合。如金融系统的业务网、内部办公网不能和其业务网联在一起,本接口复用器可以解决这个难题。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数
尺寸图
订购信息

      JHA-CE1fF2p本系列设备采用大规模FPGA设计,该产品是把2路10/100Base-T以太网接口复用到一路E1接口,为用户提供两路最大不超过1984K速率的以太网的接入。广泛应用于金融,证券,安全部门等需要提供两个不同的网络,并且这两个网络能在物理上完全隔离的场合。如金融系统的业务网、内部办公网不能和其业务网联在一起,本接口复用器可以解决这个难题。

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

基于自主知识产权的集成电路

实现两路以太网数据在1条E1电路中的传输

内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能

2路以太网总速率为1984Kbps,设置好第一路速率后,第二路以太网速率自动分配

可以在本端强制让对端设备的速率跟随本端

可以检测到E1有没有环回,并通过指示灯指示出来, 并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包,防止交换机死机

可以区分当E1信号丢失时是远端设备掉电还是中间传输E1断线

以太网支持超长包,最大包长度支持到2036字节(包括CRC32的4个字节)

内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能

以太网接口10M/100M,全/半双工完全自适应,支持VLAN协议

内部有以太网数据监控自动复位功能,不会死机。

以太网口支持AUTO-MDIX(交叉线和直连线自适应)

提供2种时钟方式:E1主时钟,E1线路从时钟

提供3种环回功能:E1本端自环(ANA),以太网本端自环(DIG),命令对端以太网自环(REM)。

同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗,不用再作设置。

机架式设备网管接口采用SNMP。

实现本端设备与对端设备的电压与温度的监视,并可设置温度告警的阀值。

以太网接口(Serial Interface)

协议(Agreement)

速率(Rate)

MAC地址表(MAC Address Table)

物理接口(Physical interface)

符合IEEE 802.3,IEEE 802.1Q(VLAN)

10/100M自适应,全/半双工完全自适应

可以学习4096个MAC地址

RJ45座, 支持Auto-MDIX(交叉/直通线自适应)

E1接口(E1 interface)

设备接口(Equipment interface)

速率(Rate)

码型(Pattern)

阻抗(impedance

抖动特性(Dithering characteristics

输入口允许衰减(Input port allows attenuation

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器,可适配75-2/3同轴电缆

满足G.742、G.823建议

0~6dBm

电气和机械特性(Electrical and mechanical properties)

系统电源(System power)

功耗(Power consumption)

外观结构(structure appearance)

AC180V ~260V;DC –48V;DC +24V

≤5W

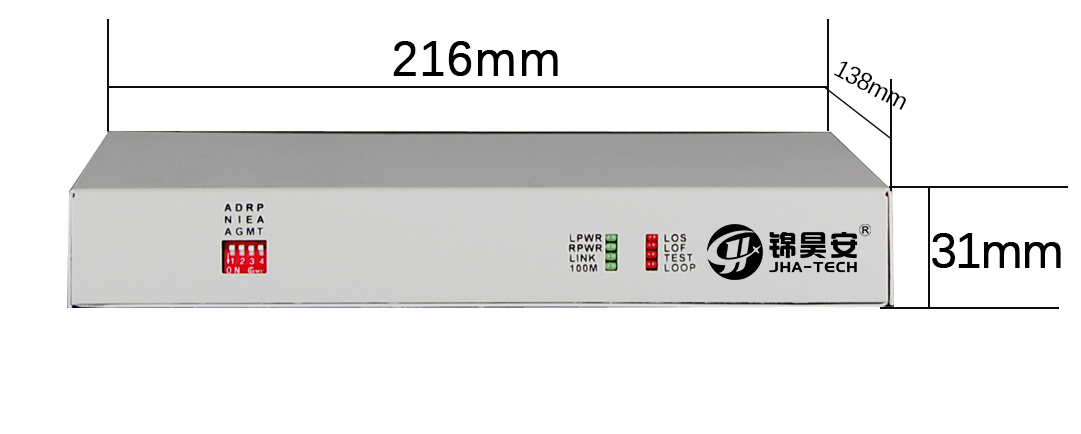

(长×宽×高)216*138*31mm 桌面式

环境指标(Environmental index)

工作温度(Working temperature)

储存温度(Storage temperature)

工作湿度(Working humidity)

MTBF(MTBF)

-10℃—+60℃

-40℃—+85℃

0%—95%(无凝结)

>100,000小时

产品规格(Product specifications)

产品名称(Product Name)

产品功能描述(Optical interface)



业务端口描述(Business port description)

电源(Power supply)

产品尺寸(Product Size)

重量(eight)

E1转2FE协议转换器(桌面式,物理隔离)

实现FE1转2个以太网口的2M转换,业务口具有物理辑隔离,可设速率,桌面式,-48V或AC220V电源(可选)

1个E1接口,2个百兆以太网接口

AC220V或DC-48V(电源可选)

(长×宽×高)216*138*31mm 桌面式

1.2Kg/台

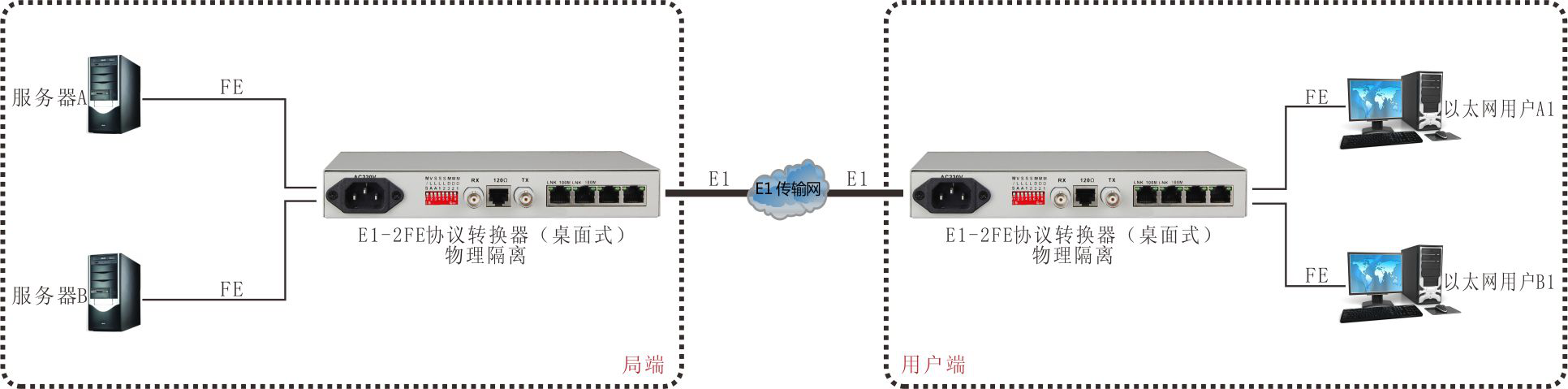

方案应用:



型号

产品描述

单位

JHA-CE1fF2p

实现FE1转2个以太网口的2M转换,业务口具有物理辑隔离,可设速率,桌面式,-48V或AC220V电源(可选)
