E1转1路RS422协议转换器(非帧)

JHA-CE1Q1本系列设备采用大规模FPGA设计,提供1个E1接口和1路数据(RS422)串行接口,提供1路(RS422)数据在E1中传输,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。串行口的通信速率可达512KBPS。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数
尺寸图
订购信息

JHA-CE1Q1本系列设备采用大规模FPGA设计,提供1个E1接口和1路数据(RS422)串行接口,提供1路(RS422)数据在E1中传输,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。串行口的通信速率可达512KBPS

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

基于自主知识产权的集成电路

具备自动侦测串口信号波特率的能力

自动检测设备收无光时是对端设备断电,或是E1断线

串行口接口防雷达到IEC61000-4-5 (8/20μS)差模:6KV,阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准。

E1口同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗,不用再作设置。

串行数通道可以传输异步从300-921.6Kbps波特率自适应的串口数据。

串行数据在E1中复用支持ITU-T R.111 跃变编码模式。

可以组成E1串口转换器(A)---E1光纤Modem(B)---光纤串口 Modem(C)的拓扑结构。

串行接口( Serial Interface)

标准(Standards)

串口界面(Serial interface)

EIA/TIA-232 RS-232 (ITU-T V.28)

DCE 接口:孔式DB9       DTE 接口:针式DB9

E1接口( E1 interface)

设备接口(Equipment interface)

速率(Rate)

码型(Pattern)

阻抗(impedance

抖动特性(Dithering characteristics

输入口允许衰减(Input port allows attenuation

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器,可适配75-2/3同轴电缆

满足G.742、G.823建议

0~6dBm

电气和机械特性(Electrical and mechanical properties)

系统电源(System power)

功耗(Power consumption)

外观结构(structure appearance)

AC180V ~260V;DC –48V;DC +24V

≤5W

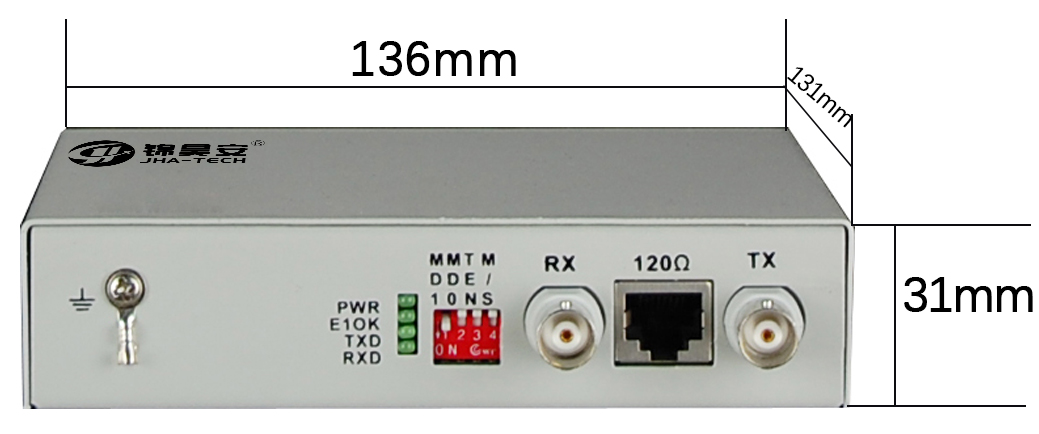

(长×宽×高)136*131*31mm 桌面式

环境指标(Environmental index)

工作温度(Working temperature)

储存温度(Storage temperature)

工作湿度(Working humidity)

MTBF(MTBF)

-10℃—+60℃

-40℃—+85℃

0%—95%(无凝结)

>100,000小时

产品规格(Product specifications)

产品名称(Product Name)

产品功能描述(Optical interface)

业务端口描述(Business port description)

电源(Power supply)

产品尺寸(Product Size)

重量(eight)

1路E1转1路RS422数据(非帧)

实现E1转1*RS422接口的转换,速率为0~115.2Kbps,桌面式,-48V或AC220V电源(可选)

1个E1接口,1个RS422串行接口

AC220V或DC-48V(电源可选)

(长×宽×高)136*131*31mm 桌面式

1.2Kg/台



方案应用:



型号

产品描述

单位

JHA-CE1Q1

实现E1转1*RS422接口的转换,速率为0~115.2Kbps,桌面式
