2E1转2FE协议转换器(桌面式)
浏览量:
1000

2E1转2FE协议转换器(桌面式)

JHA-CE2F2本系列设备采用大规模FPGA设计,采用反向复用技术,将多条E1电路捆绑起来用于传输2路100BASE-TX的以太网数据,实现了1~2路E1通道至以太网光接口之间的相互转换。此设备能把E1通道收发的信号点对点传输到以太网光接口,实现E1信道与以太网光接口的互连。与一般的远程网桥不同的是,此设备支持1~2路E1信道的灵活配置,能自动检测E1的数量并选择可用的E1,并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s,2路带宽可达3968Kbit/s。 此设备提供:2个E1接口(75欧);2个10/100M以太网接口。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数

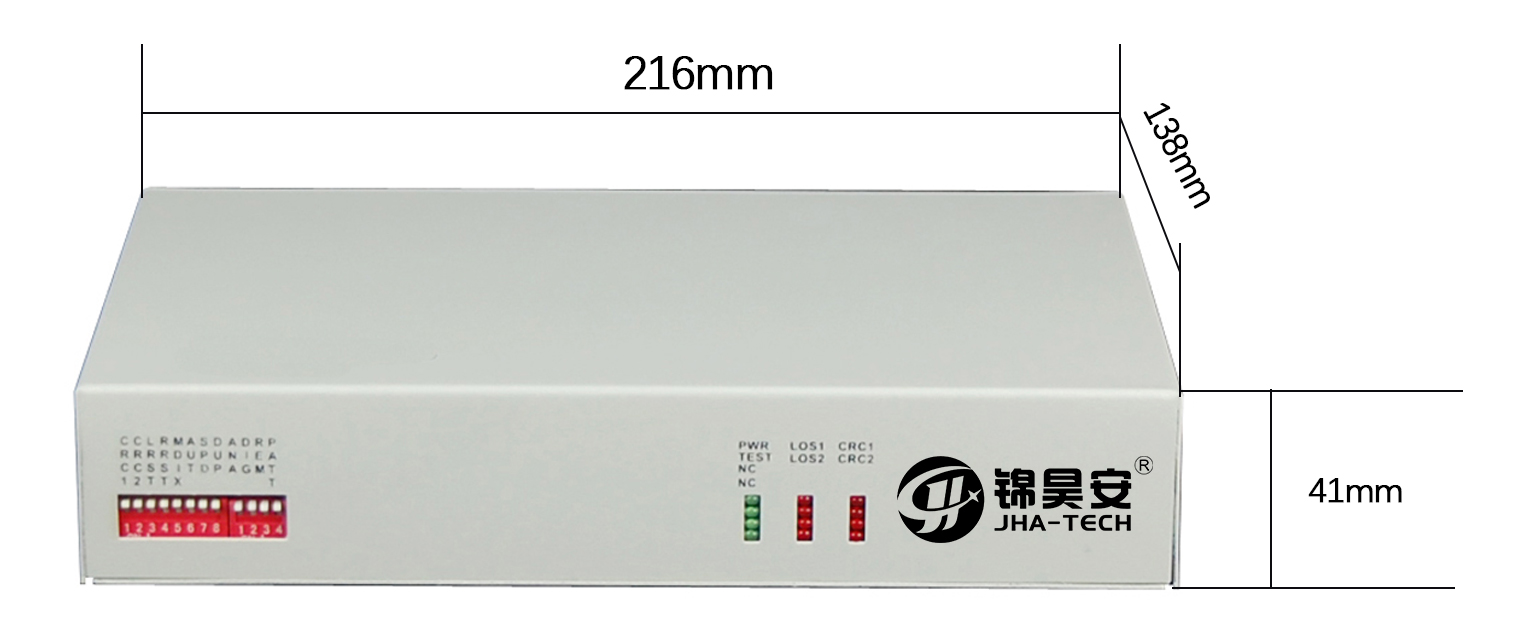

尺寸图
订购信息

JHA-CE2F2本系列设备采用大规模FPGA设计,采用反向复用技术,将多条E1电路捆绑起来用于传输2路100BASE-TX的以太网数据,实现了1~2路E1通道至以太网光接口之间的相互转换。此设备能把E1通道收发的信号点对点传输到以太网光接口,实现E1信道与以太网光接口的互连。与一般的远程网桥不同的是,此设备支持1~2路E1信道的灵活配置,能自动检测E1的数量并选择可用的E1,并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s,2路带宽可达3968Kbit/s



此设备提供:2个E1接口(75欧);2个10/100M以太网接口。

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

基于自主知识产权的集成电路

实现以太网数据在1~2条E1电路中的透明传输

能实现对本端、远端设备的复位操作。

以太网接口100BASE-FX,支持VLAN协议。

内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能。

单路E1线路速率是1984Kbit/s,2路E1带宽可达3968Kbit/s。

2路10/100M以太网接口可以相互隔离,实现独立通信。

每路以太网口支持10/100M,全/半双工完全自适应,AUTO-MDIX(交叉线和直连线自适应)并可以支持以太网工作模式的任意设置。

可设置CRC告警门限自动对传输质量差的线路进行隔离,并且是单方向切断,当2M支路一个方向误码率超出门限时,只切断该方向,另一方向不受影响;即以太网传输的两个方向可以不对称。

允许2路E1 有一定的传输时延差。当该差值超出允许的范围时,系统可以自动停止在时延过大的E1上发送数据。

E1接口符合ITU-T G.703、G.704和G.823,不支持信令时隙的使用。

E1接口模块含有内置的时钟恢复电路和HDB3编解码电路。

设备工作中支持E1信道的热插拔,并自动检测有效的E1信道,中间不会中断数据传输。

支持1~2路E1的灵活配置,在复位时自动检测E1的数量和时延并选择可用的E1。

以太网接口(Serial Interface)

协议(Agreement)

速率(Rate)

MAC地址表(MAC Address Table)

物理接口(Physical interface)

符合IEEE 802.3,IEEE 802.1Q(VLAN)

10/100M自适应,全/半双工完全自适应

可以学习4096个MAC地址

RJ45座, 支持Auto-MDIX(交叉/直通线自适应)

E1接口(E1 interface)

设备接口(Equipment interface)

速率(Rate)

码型(Pattern)

阻抗(impedance

抖动特性(Dithering characteristics

输入口允许衰减(Input port allows attenuation

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器,可适配75-2/3同轴电缆

满足G.742、G.823建议

0~6dBm

电气和机械特性(Electrical and mechanical properties)

系统电源(System power)

功耗(Power consumption)

外观结构(structure appearance)

AC180V ~260V;DC –48V;DC +24V

≤5W

(长×宽×高)216*138*41mm 桌面式

环境指标(Environmental index)

工作温度(Working temperature)

储存温度(Storage temperature)

工作湿度(Working humidity)

MTBF(MTBF)

-10℃—+60℃

-40℃—+85℃

0%—95%(无凝结)

>100,000小时

产品规格(Product specifications)

产品名称(Product Name)

产品功能描述(Optical interface)

业务端口描述(Business port description)

电源(Power supply)

产品尺寸(Product Size)

重量(eight)

2E1转2FE 协议转换器(桌面式)

实现2E1转以太网接口的转换,带宽4.096M,自适应,支持VLAN,桌面式,-48V或AC220V电源(可选)

2路E1接口,2路百兆以太网口

AC220V或DC-48V(电源可选)

(长×宽×高)216*138*41mm 桌面式

1.3Kg/台

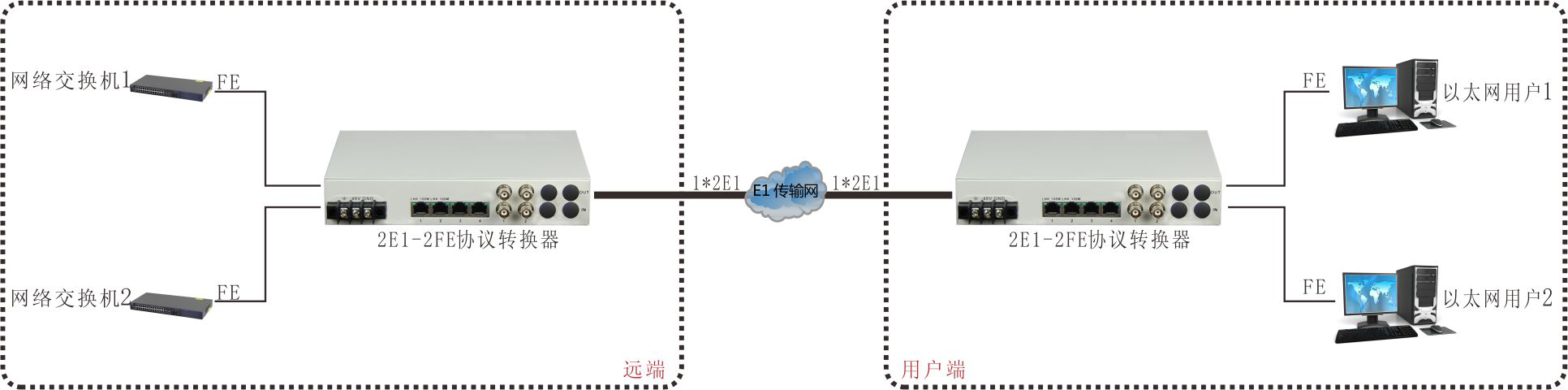

方案应用:



型号

产品描述

单位

JHA-CE2F2

实现2E1转以太网接口的转换,带宽4.096M,自适应,支持VLAN,桌面式,-48V或AC220V电源(可选)
