4E1+4FE+公务 PDH光端机
浏览量:
1000

4E1+4FE+公务 PDH光端机

JHA-PDE4F4P本系列PDH光端机是在本公司研制的PDH光纤传输，专用超大规模集成电路的基础上，研发的点对点光传输设备。该设备提供1～4路E1接口（75欧）；1路数字公务电话；4个以太网接口，4路以太网接口为交换口，可支持VLAN划分；1个Console口（可选）；1个扩展口（可扩展RS232/ RS485/RS422/Manchester码等）；应用十分灵活，具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数
尺寸图
订购信息

      JHA-PDE4F4P本系列PDH光端机是在本公司研制的PDH光纤传输，专用超大规模集成电路的基础上，研发的点对点光传输设备。该设备提供1～4路E1接口（75欧）；1路数字公务电话；4个以太网接口，4路以太网接口为交换口，可支持VLAN划分；1个Console口（可选）；1个扩展口（可扩展RS232/ RS485/RS422/Manchester码等）；应用十分灵活，具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

扫二维码用手机看
未找到相应参数组，请于后台属性模板中添加

◆基于自主知识产权的集成电路。

◆模块化宽动态光探测器。

◆以太网接口速率为10/100M，全双工/半双工自适应。

◆4路以太网接口为交换口，也可划分VLAN，可以设置成4个通道逻辑隔离。

◆提供Console管理接口，便于安装开通。

◆E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术。

◆能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警。

◆具备在本端查看显示远端设备工作状态功能。

◆提供命令远端接口环回功能，便于线路维护。

◆无中继传输距离可达2～120公里。

◆多种电源方式可选：AC220V、DC-48V/DC24V等。

◆DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。

多模光纤（Multimode fiber）50/125um 或 62.5/125um

传输距离（Transmission distance）

波长（Wavelength wavelength）

发射功率（Transmit power）

接收灵敏度（Receive sensitivity）

链路预算（ Link budget）

2Km  多模光纤，衰减(3dbm/km )

850nm

-12dBm (Min) ～ -9dBm (Max)

-28dBm (Min)

16dBm

单模光纤（Single mode fiber）8/125um 或 9/125um

传输距离（Transmission distance）

波长（Wavelength wavelength）

发射功率（Transmit power）

接收灵敏度（Receive sensitivity）

链路预算（ Link budget）

20Km多模光纤，衰减(0.35dbm/km )更大距离需定制

1310nm（超长距离传输时选用1550nm波长）

-9dBm (Min) ～-5dBm (Max)

-27dBm (Min)

18dBm

E1接口（E1 interface）

设备接口（Equipment interface）

速率（Rate）

码型（Pattern）

阻抗（impedance）

抖动特性（Dithering characteristics）

输入口允许衰减（Input port allows attenuation）

设备接口符合G.703建议

2048Kb/s±50ppm

HDB3

非平衡式 75W/平衡式 120W非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

满足G.742、G.823建议

0～6dBm

10/100M以太网接口（10/100 M Ethernet interface）

协议（protocol）

速率（Rate）

MAC地址表（MAC address table）

物理接口（Physical interface）

符合IEEE 802.3，IEEE 802.1Q(VLAN)

10/100M自适应，全/半双工完全自适应

可以学习4096个MAC地址

RJ45座, 支持Auto-MDIX（交叉/直通线自适应）

电气和机械特性（Electrical and mechanical properties）

系统电源（System power）

功耗（Power consumption）

外观结构（structure appearance）

AC180V ～260V；DC –48V；DC +24V

≤5W

(长×宽×高)  485*138*45mm 机架式

环境指标（Environmental index）

工作温度（Working temperature）

储存温度（Storage temperature）

工作湿度（Working humidity）

MTBF（MTBF）

-10℃—+60℃

-40℃—+85℃

0%—95%（无凝结）

＞100,000小时

产品规格（Product specifications）

产品名称（Product Name）

产品功能描述（Optical interface）

业务端口描述（Business port description）

电源（Power supply）

产品尺寸（Product Size）

重量（eight）

4E1+4FE+公务 PDH光端机（19英寸）

提供4E1＋ 4*10/100M以太网，含公务，19英寸机架式，－48V或AC220V电源（可选）

1个1*9百兆光口，4个E1接口（75欧），1路数字公务电话，4个百兆以太网接口。

AC220V或DC-48V（电源可选）支持电源冗余备份

(长×宽×高)  485*138*45mm 机架式

2.1Kg/台

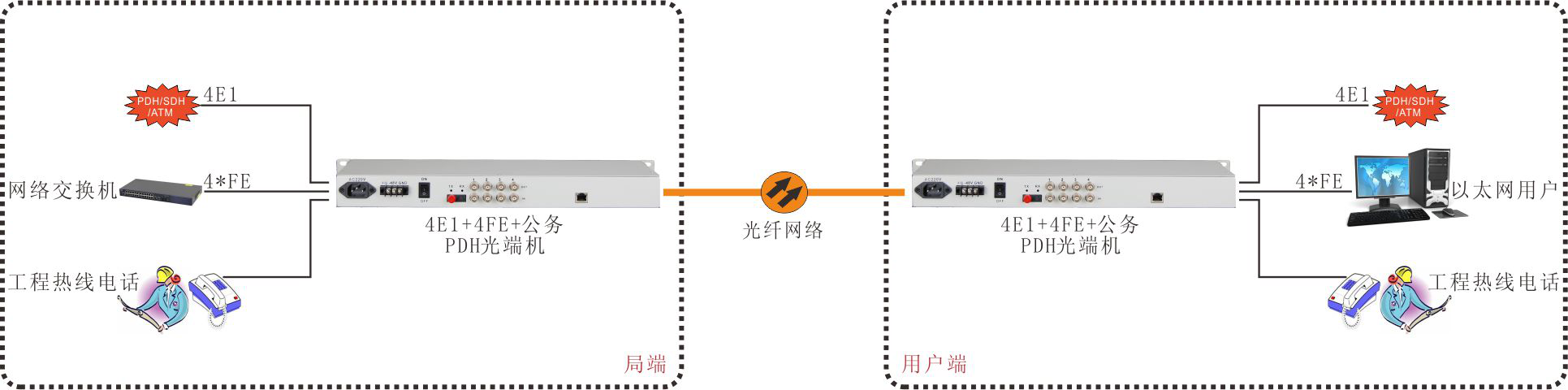

方案应用：



型号

产品描述

单位

JHA-PDE4F4P

4E1+4FE+公务 PDH光端机

提供1～4路E1接口（75欧）；1路数字公务电话；4个以太网接口，4路以太网接口为交换口，可支持VLAN划分；1个Console口（可选）；1个扩展口（可扩展RS232/ RS485/RS422/Manchester码等）

台
