GPON ONU 1GE+WIFI塑料外壳

JHA700-G511GW-HR630 ONT是我司针对基于GPON技术的宽带接入市场推出的无源光网络用户端产品，该产品可满足FTTH/FTTO光纤到户的用户需求，提供用户基于GPON的高宽带接入解决方案。
零售价
0.0
元
市场价
0.0
元
浏览量:
1012
产品编号
数量
-
+
库存:
0
1
产品描述
产品特征
技术参数
设备接口与指示灯
典型应用
订购信息

JHA700-G511GW-HR630 ONT是我司针对基于GPON技术的宽带接入市场推出的无源光网络用户端产品，该产品可满足FTTH/FTTO光纤到户的用户需求，提供用户基于GPON的高宽带接入解决方案。

GPON技术是基于ITU-T G.984标准的最新一代宽带无源光网络综合接入标准，具有高带宽，高效率，大覆盖范围，用户接口丰富等众多优点，是运营商实现接入网业务宽带化，综合化改造的理想技术。

JHA700-G511GW-HR630系列具有可靠性高及提供服务质量(OOS)保证、易管理、可灵活升级扩容和组网的特点。设备的各项功能和性能指标均满足ITU-T、IEEE 相关建议、有关国际标准和行业标准的技术规范，与主流厂家局端OLT配合使用具备良好的兼容性。

JHA700-G511GW-HR630系列可集成无线功能，全面符合802.11 n/b/g无线标准协议，内置高增益定向天线，无线传输速率可达300Mbps，具有强穿透力、覆盖面广等特点，为用户提供更加高效的数据传输保障。

设备外壳采用个性化多轮廓散热孔设计，简单、时尚、稳重，以及选用优质的环保材质，抗冲击、耐高温，散热效果良好，为用户提供更安全的上网保障。

扫二维码用手机看
test
q
  1. 全面兼容 ITU-T G.984 ，采用GPON上行
  2. WIF型设备符合802.11 n/b/g无线标准协议
  3. 支持数据加密、组播、VLAN等功能
  4. 支持DBA
  5. 支持ONU自动发现/链路检测/远程升级
  6. 支持端口模式的VLAN配置
  7. 支持广播风暴抑制功能
  8. 不同数据端口之间相互隔离
  9. 支持端口流控
  10. 支持我司基于SNMP协议的网管平台EMS统一网管,易于安装维护
  11. 提供丰富的故障告警功能,易于故障诊断
项目 参数 规格
接口规格 PON接口 1个符合FSAN G.984.2标准的GPON接口
下行速率：2.488Gbps；上行速率：1.244Gbps
SC/UPC单模单纤
支持28dB链路（FSAN Class B+）20公里范围接入, 1:128分光
用户端口 1个10/100/1000M自适应以太网口
全双工/半双工
RJ45电口，支持交叉直连自适应
传输距离100米
电源接口 12V DC供电接口
性能规格 PON光口性能 波长：发送1310nm，接收1490nm
发射光功率：0.5～5dBm
接收灵敏度：-28dBm
饱和光功率：-8dBm
数据传输性能 PON口吞吐量：下行2.488Gbit/s；上行1.244Gbit/s
以太网口：100Mbps或1000Mbps
丢包率：<1*10E-12
传输延时：<1.5ms
业务能力 二层线速交换
支持VLAN TAG/UNTAG，VLAN转换
支持端口限速
支持业务优先级划分
支持广播包抑制
支持环路检测
设备管理 管理方式 支持基于G.984.4的OMCI管理通道
支持TR-069远程管理及WEB管理
管理功能 状态监控、配置管理、告警管理、日志管理
特理性能 外壳 白色塑料外壳
供电、功耗 电源适配器:12VDC 0.5A
功耗：<4W
尺寸、重量 设备尺寸：130×90×30mm
设备净重：0.2kg
环境参数 工作温度：0～50℃
储存温度：-40～85℃
工作湿度：10%～90%非凝露
储存湿度：10%～90%非凝露

WIFI性能参数
项目 参数
性能指标 工作模式 路由和桥模式
天线增益 2*5dBi
物理速率 IEEE 802.11b: 11Mbps
IEEE 802.11g: 54 Mbps
IEEE 802.11n: 300Mbps
频率范围 2.412 ~ 2.472 GHz
频道 13个频道. 可配置成美国，加拿大，欧洲，日本，中国等地区规范。
调制方式 DSSS , CCK and OFDM
编码方案 BPSK, QPSK, 16QAM and 64QAM
RF 接收灵敏度 802.11b:
-83dBm @ 1 Mbps; -80dBm @ 2 Mbps;
-79dBm @ 5.5 Mbps; -76dBm @ 11 Mbps
802.11g:
-85dBm @ 6 Mbps; -84dBm @ 9 Mbps;
-82dBm @ 12 Mbps; -80dBm @ 18 Mbps;
-77dBm @ 24 Mbps; -73dBm @ 36 Mbps;
-69dBm @ 48 Mbps; -68dBm @ 54 Mbps
802.11n 20MHz:
-74dBm @ 65 Mbps;
-70dBm @ 130 Mbps;
802.11n 40MHz:
-70dBm @ 135 Mbps;
-67dBm @ 300 Mbps;
RF 最大输出功率 802.11b:
17 ±0.5dBm  @11Mbps
802.11g:
15 ±0.5dBm @ 54 Mbps; 16 ±0.5dBm @ 48 Mbps;
17 ± 1dBm @ 6 ~ 36 Mbps
802.11n  20MHz:
14 ± 0.5dBm @ 130 Mbps; 15 ± 0.5dBm @ 78 Mbps;
18 ± 0.5dBm @ 6.5 Mbps
802.11n  40MHz:
14 ± 0.5dBm @ 300 Mbps; 15 ± 0.5dBm @ 162 Mbps;
18 ± 0.5dBm @ 13.5 Mbps
加密模式 802.11i security: WEP-64/128, TKIP (WPA-PSK) and AES (WPA2-PSK)



8188www威尼斯

8188www威尼斯

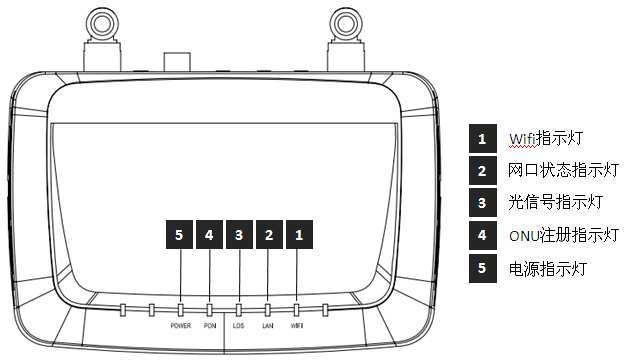

指示灯 说明
1 WIFI Wi-Fi指示灯 闪：有Wi-Fi终端连接
亮：打开wifi功能
灭：关闭wifi功能
2 LAN 网口工作
状态指示灯		 亮: 端口连接正常但无数据传输
闪: 端口连接正常且有数据传输
灭: 端口无连接或连接异常
3 LOS GPON光口
光信号指示灯		 亮: 无光信号输入或光信号输入异常;
灭: 光信号输入正常
4 PON ONT注册指示灯 亮: 正常注册到OLT设备
闪: 向OLT设备注册过程中
灭: 注册到OLT失败或无正常光信号输入
5 POWER 电源指示灯 亮: 设备供电正常
灭: 设备供电异常

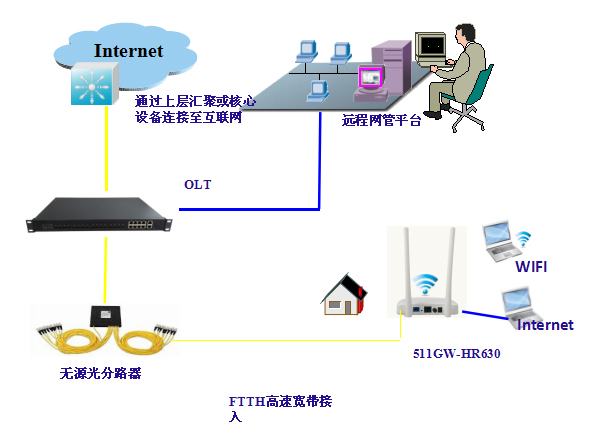

典型接入方案：FTTH

典型业务：宽带上网、无线接入

8188www威尼斯

图示 JHA700-G511GW-HR630系列 ONU应用示意图

产品名称 产品型号 产品描述
1GE+WIFI JHA700-G511GW-HR630 1个10/100/1000M以太网口；1个千兆GPON光口；支持300MbpsWIFI功能；塑料外壳；外置电源；
