GPON ONU 1GE+3FE+CATV塑料外壳

JHA700-G704系列是为满足电信、广电运营商FTTH光纤入户多业务接入需求而设计的一款融合型GPON终端产品，该产品基于成熟稳定、高性价比的千兆GPON技术，融合了千兆以太网交换技术、WDM技术、HFC技术，具有高带宽、高可靠、易管理和良好的服务质量(QoS)保证等特点，设备的技术性能满足ITU G.984设备技术要求(V2.1)等规范的要求。
零售价
0.0
元
市场价
0.0
元
浏览量:
1035
产品编号
数量
-
+
库存:
0
产品描述
产品特征
技术参数

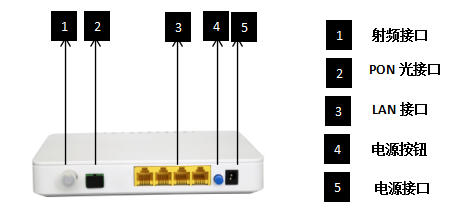

设备接口与指示灯
典型应用
订购信息

JHA700-G704系列是为满足电信、广电运营商FTTH光纤入户多业务接入需求而设计的一款融合型GPON终端产品，该产品基于成熟稳定、高性价比的千兆GPON技术，融合了千兆以太网交换技术、WDM技术、HFC技术，具有高带宽、高可靠、易管理和良好的服务质量(QoS)保证等特点，设备的技术性能满足ITU G.984设备技术要求(V2.1)等规范的要求。

GPON技术是基于ITU-T G.984标准的最新一代宽带无源光网络综合接入标准，具有高带宽，高效率，大覆盖范围，用户接口丰富等众多优点，是运营商实现接入网业务宽带化，综合化改造的理想技术。

JHA700-G704系列具有可靠性高及提供服务质量(OOS)保证、易管理、可灵活升级扩容和组网的特点。设备的各项功能和性能指标均满足ITU-T、IEEE 相关建议、有关国际标准和行业标准的技术规范，与主流厂家局端OLT配合使用具备良好的兼容性。

扫二维码用手机看
test
q
  1. 单纤接入，提供宽带、CATV多种业务
  2. 全面兼容 ITU-T G.984 ，采用GPON上行
  3. 支持数据加密、组播、VLAN等功能
  4. 支持DBA
  5. 支持ONU自动发现/链路检测/远程升级
  6. 支持端口模式的VLAN配置
  7. 支持广播风暴抑制功能
  8. 不同数据端口之间相互隔离
  9. 支持端口流控
  10. 支持我司基于SNMP协议的网管平台EMS统一网管,易于安装维护
  11. 提供丰富的故障告警功能,易于故障诊断
项目 参数 规格
接口规格 PON接口 1个符合FSAN G.984.2标准的GPON接口
下行速率：2.488Gbps；上行速率：1.244Gbps
SC/APC单模单纤
支持28dB链路（FSAN Class B+）20公里范围接入, 1:128分光
用户端口 4个10/100M或4个10/100/1000M或1个10/100/1000M和3个10/100M自适应以太网口
全双工/半双工
RJ45电口，支持交叉直连自适应
传输距离100米
射频端口 1个CATV端口，F头
电源接口 12V DC供电接口
性能规格 PON光口性能 波长：发送1310nm，接收1490nm
发射光功率：0.5～5dBm
接收灵敏度：-28dBm
饱和光功率：-8dBm
数据传输性能 PON口吞吐量：下行2.488Gbit/s；上行1.244Gbit/s
以太网口：100Mbps或1000Mbps
丢包率：<1*10E-12
传输延时：<1.5ms
业务能力 二层线速交换
支持VLAN TAG/UNTAG，VLAN转换
支持端口限速
支持业务优先级划分
支持广播包抑制
支持环路检测
设备管理 管理方式 支持基于G.984.4的OMCI管理通道
支持本地WEB管理
管理功能 状态监控、配置管理、告警管理、日志管理
特理性能 外壳 白色塑料外壳
供电、功耗 4FE+CATV:           <6.5W 12V/0.6A 电源供电
1GE+3FE+CATV       <6.5W 12V/0.6A 电源供电
4GE+CATV：          <7.5W 12V/1A 电源供电
尺寸、重量 设备尺寸：170mm(L)*130mm(W)*30mm(H)
设备重量：0.3kg
环境参数 工作温度：0～50℃
储存温度：-40～85℃
工作湿度：10%～90%非凝露
储存湿度：10%～90%非凝露



CATV:
项目 规格
工作波长 1550nm
光反射损耗 >45dB
输入光功率 -18dBm～0dBm
RF频宽范围 47MHz~1000MHz
RF输出电平 78dBuV (@-12~-2dBm@85MHz)
CNR >41dB (@-10dBm@DS22频道)
CSO >60dBc (@-10dBm@DS22频道)
CTB >60dBc (@-10dBm@DS22频道)
输出反射损耗 >12dB
输出阻抗 75欧
AGC功能 支持



指示灯 说明
1 PWR 电源指示灯 亮: 设备供电正常
灭: 设备供电异常
2 CATV CATV工作
状态指示灯		 亮：CATV光信号正常
灭：无光或光功率低
3 LAN1-4 网口工作
状态指示灯		 亮: 端口连接正常但无数据传输
闪: 端口连接正常且有数据传输
灭: 端口无连接或连接异常
4 LOS EPON光口
光信号指示灯		 亮: 无光信号输入或光信号输入异常;
灭: 光信号输入正常
5 PON ONU注册指示灯 亮: 正常注册到OLT设备
闪: 向OLT设备注册过程中
灭: 注册到OLT失败或无正常光信号输入

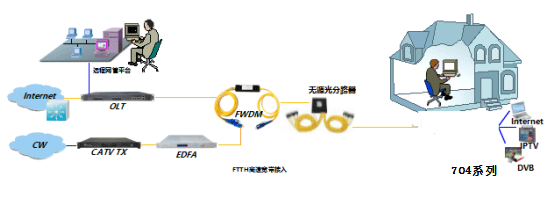

图示 JHA700-G704 (不含wifi) 系列 GPON ONU应用示意图

产品名称 产品型号 产品描述
4FE+CATV,单纤 JHA700-G704FA-HR501 4个10/100M以太网口；1个CATV射频端口；1个千兆GPON光口；输入光功率范围：-18dBm～0dBm,支持AGC功能;塑料外壳；外置电源；
4GE+CATV,单纤 JHA700-G704GA-HR501 4个10/100/1000M以太网口；1个CATV射频端口；1个千兆GPON光口；输入光功率范围：-18dBm～0dBm,支持AGC功能;塑料外壳；外置电源；
1GE+3FE+CATV,单纤 JHA700-G704XA-HR501 3个10/100M和1个10/100/1000M以太网口；1个CATV射频端口；1个千兆GPON光口；输入光功率范围：-18dBm～0dBm,支持AGC功能;塑料外壳；外置电源；
